トイレ便座が割れた?ウォシュレットが使えない?諦めないで!自分で直せます!ついでにオート洗浄付けました。

スポンサーリンク

どーもトットです。

トイレのウォシュレットってとっても便利な機能ですよね、そして一度使うと今度はウォシュレットがないトイレ遭遇したとき、とてつもない不安感すら感じてしまいませんか(笑)

今回はそんなウォシュレットの話題です。

ある日、母から『トイレの便座が割れてウォシュレットが動かなくなってしまったから直して欲しい』

と連絡があったのですぐに状況を見に行って来ました。

トイレ修理シリーズ 状況見分

電化製品は経年劣化で部品交換しないと絶対に直らないものもありますが、そんなに古いものでなければ、大体直せると思い込んでいるトットです♪

現状

今回の状況は

①便座の付け根の部品が折れてしまった

②それ以来、ウォシュレットなどのいろいろな機能が使えなくなってしまった

ということでした。

トットの見解

わかってしまいました

とっても簡単です。この機種は便座が上に上がっている状態では、すべての機能がオフになるように便座自体がスイッチの役割をしております。

そしてスイッチは便座の付け根についておりますので、便座の付け根が折れることで、便座の開け閉めによるスイッチングが機能しなくなって常にオフの状態になっていたのです。

スイッチは常にOFFになるように力が働いております、そして便座を傾けると便座の重みでゆっくりだんだん傾いて、便座が降り切るとスイッチオンの状態になります。

スイッチを動かすにはそこそこ力がいります。その圧があるから便座は油圧のような動きで、程よいスピードで下に下がってくるのですね。

トイレ修理シリーズ さっそく直しましょう。

直しかた

付け根はプラスチックでできておりますので、接着剤で付ければ直るかなと思ったのですが、スイッチをプライヤーで挟んで回してみたらかなり強い力じゃないと動きません。。接着剤で付けたくらいではまた外れるのがオチです。

2液エポキシ接着剤で接着して、さらにネジを貫通させて強引に固定してしまいました。

ネジがスイッチのバーを貫通して固定しております。

created by Rinker
セメダイン(Cemedine)
¥695 (2021/10/24 09:28:35時点 Amazon調べ-詳細)

便器を上げているときは、ネジが丸見えですが便器を降ろせばこのネジは隠れてしまいますので見た目もきれいです。

この部分は結構頻繁に動かすところなのでもう少し強度があっても良いと思いました。

しかし大手のTOTOですから何万回もテストしての結果、商品として世に出していると思いますので、たまたまのハズレ商品だったのか、使い方が悪かったのかわかりません。TOTOに修理依頼したらきっと便座ごと交換になったと思います。

補足
2020年9月、トットの家のトイレも同じ症状で壊れました!!もちろん同じ方法で修理しましたがこれはTOTOの設計ミスではないでしょうか!!そしてこの記事の閲覧数も最近バズっておりますので、製造から5年から6年くらいでプラスチックの経年劣化で壊れやすくなるのかもしれません。ちなみにトットの家のトイレは2014年製造の商品です。

トイレ修理シリーズ 結果は?

修理結果はもちろん直りました。ただ力業での修理ですので今後便器を開け閉めしていたらもしかしたらプラスチックが耐えられずにまた割れる可能性はあります。ただテストで激しく動かしてもビクともしませんでしたのでしばらくは大丈夫でしょう。

※2019年6月修理→2020年11月時点では問題なく稼働しております

今度割れたらときは便座交換します。。。

次はついでに機能を追加したいと思います。

オート便器洗浄をつけて見ましたが大苦戦

母の家のトイレには便器のオート洗浄機能がついていませんでしたので、それも追加で付けてあげましょう。

追加部品購入

スポンサーリンク

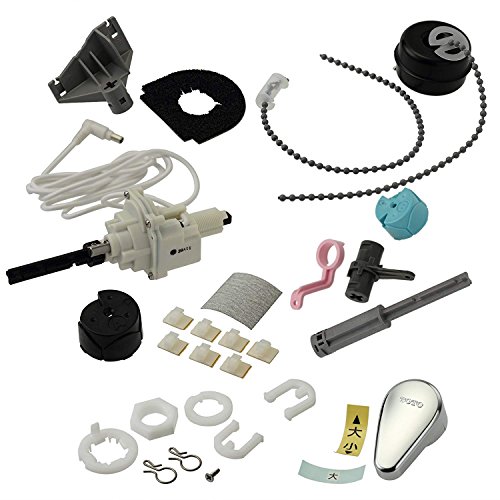

オート洗浄にするためには↑この商品を追加で取り付けなくてはなりません。
そしてこの便座とタンクにはこの機能を後付けできるように、リモコンや便座にそれ用の設備が備わっております。

オート洗浄を後付けするこの商品、便座とタンクの組み合わせでいくつか似ている商品がありますので品番をちゃんと確認してから注文しましょう。

なぜなら間違った商品を購入したらトットのように苦戦しますから。。。

オート洗浄機 部品確認

品番確認

便器や便座にはこのようなシールが必ずどこかにについておりますので、品番やカラーなどはこれで確認します。

タンクと便座の組み合わせは上記の品番でした

購入商品

そして買った商品はこちら『TCA-321』

↑リモコンに取り付けるスイッチ

既存のリモコンにこのスイッチをはめ込めばすぐにリモコンスイッチとして機能します。

↓このボタンをつけなければ下でフタに隠れていたこのスイッチは、一生使われることはなかったのです。

↓中身はこんな感じです。

↓洗浄レバーも専用の物に変わります。

↓自分のトイレではないので失敗は許されませんしっかり取説を読みました。

オート洗浄機 取り付け

作業開始

取説を何度も読んだのですが、なんか良くわからないんですよね、

何通りかのタイプに分かれて話が進むのですが、うちの便座とタンクはどれにも当てはまりません。

なんとなく形状も違うんです。。。

※結局このタンクに対応している商品ではなかったのです

そんな状況になったときに、合わない商品だと思えれば良かったのですが、とりあえずやってみようという発想になってしまうのがトットなんです(笑)

取説通りにやろうとしても図と実際の作りが違うんです、それでも前に進んでしまいます。

↑これは今までついていたタンクの部品です、本来このタンクに合っている部品を購入していたらこの辺の部品は使うはずですがトットの構想ではこの辺の部品は必要なさそうです(笑)

↑モーターはタンクに取り付けできました。

壁が近くて普通のドライバーでは締められません

↑モーターと洗浄レバーを取り付けるところにはプラスのネジを閉めなければなりません、ただ壁とのクリアランスがないので短いプラスのドライバーが必須です、トットはこのような道具があったので何とかなりました。

↑見事締めることができました

そしてここからが知恵の輪状態、3つくらいのパーツを向きなどの組み合わせを変えることによって、いろいろなタンクに対応できるようになっております。

↑この商品の対応タンクではないので自分で長さを想像して現物合わせで調整していきます。

↑なんとかこの組み合わせで落ち着きました。トットと同じことをする人はいないと思いますので組み合わせを公表する必要もないでしょう(笑)

※もし必要な方がいらっしゃいましたら、コメントにてご連絡ください!

ちゃんとタンクと便座に適合した商品をご購入すればとっても簡単なはずです。

なんだかんだ悩んだりしたのでここまでたどり着くのに、2時間はかかりました(汗)

なぜかというと、普通のタンクは大と小で2種類の弁があって、それぞれから出ているクサリを引っ張って水の流れる量を制御しております、ところがこのタンクには弁は1つですがクサリは2つ??クサリのひとつは弁に繋がっていますので意味はわかるのですが、もうひとつは水の中でフタをパカパカ動かすだけです。何度もタンクに水を入れて流す実験を繰り返すうちにやっと仕組みがわかりなんとか取り付ける事が出来ました。

この仕組みを考えた人すごいです!!

スポンサーリンク

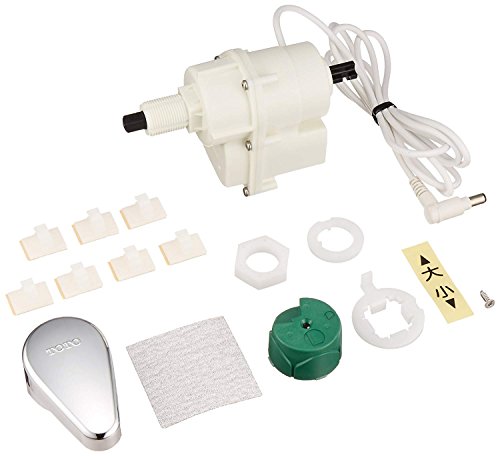

↑ちなみにこの商品が適合商品だと思います(笑)

タンク内に部品が取り付け終わりましたら配線です。

便座の横にふたがついております、これを外すとプラグの取り付け穴が出てきます。

プラグ取り付け穴、ここにプラグをさして先ほどのカバーを戻したら取り付け完成です。

後は配線の取り回しをコードフックで整えます。

取説に書いてある通りにすると。。。

↑こんな感じでコードを通します

↑最後にリモコンの設定変更をして取り付け完成です。

総合テストします

便座のスイッチもちゃんと機能しますので便座に座るとオート脱臭、オートこびりつき防止噴射から始まり、オートウォシュレット洗浄、便座から離れるとオート便器洗浄!!!

すべての機能がきちんと設定通りに動いております、大成功!!

トイレ修理シリーズ まとめ

今回は、まだ4年しか使用していない便座したので、簡単な修理で直ってしまいました。

もう少し年数が経過している便座でしたら、いろいろ部品が劣化していて、簡単に直せなかったかもしれません。

そしてTOTOに依頼して修理したら、きっと便座交換費用、オート洗浄機代、出張費、工賃などいろいろ掛かって安く見積もってもきっと2万円オーバーの費用にはなると思います。

自分でやれば、部品代と接着剤とネジの代金のみなので、とっても安く仕上がります♪

なんでも自分でやると、いろいろ覚えることができますので、皆さんの是非故障したら、ポジティブに考えて積極的に直しましょう(笑)
