どーもTottoです。

今までのブログでも公表してますがわたくしTottoはまあまあのきれい好きです。

本日雨予報でしたがどうやら予報が外れて雨が降らなそうなのでわが家の玄関と車を掃除しちゃいましょう。

そしてそんなときはこの道具を使います。。。

『ケルヒャー高圧洗浄機』

しかしいつも元気に動いてくれているケルヒャー高圧洗浄機が今日はどうも様子がおかしいです。

そんなTottoが経験したトラブルとその対処法をまとめてみました♪

ケルヒャー高圧洗浄機

わが家の高圧洗浄機はケルヒャーのK3サイレントベランダというモデルです。このモデルサイレントというくらいですから静かなのでしょうね、これが初めての高圧洗浄機なので静かかどうかはわかりませんがtottoはそんなにうるさいと感じなくガンガン使えていますのできっと静かなんだと思います。

このケルヒャーを使って玄関まわりのタイルを一気にできれいにしちゃいます。これは簡単にきれいになりますのでとても楽しいです。。。

ところが。。。ケルヒャーのガンノズルのスイッチをオフにしても水は止まりますが電源が落ちません

『ブブブブブブブブ~』

とっても嫌な音がしますのでコンセントを抜いて強制ストップ!!!

購入から4年もう寿命なのかな?玄関が終わったら車も洗おうと思っていたのに予定が狂った。

車は普通のホースの水で手洗いして、さっさとケルヒャーを直してしまいましょう。

いつもいろいろなところで使っているスクラッチシールドにも対応したブリスRSで愛車はコーティングまでしたのでピッカピカ♪

お掃除マル秘テクニック!!車の洗車用ブリスTYPE RSはお家の中でも活躍します。

2020.03.16

洗面所の掃除のコツ!落ちない汚れはこうやればピカピカになります

2020.03.13

スポンサーリンク

ケルヒャー高圧洗浄機ってどんな構造なのでしょうか?

おそらくそんなに複雑な構造ではないでしょうからとりあえず開けて見ましょう。

日本製品は見栄えを大切にしますので隠しネジなどを使用しますが海外製品は隠しネジなど使ておりません。

ですから開けるのは簡単そうです。

裏に12本のネジがありますので外します。しかしプラスではなくトルクスネジのT15です。分解させたくないのですかね。これだけの本数を外すのは手で出来なくはないですが電動工具の力を借りたいと思います。

▼トルクスネジのビットは小さなものしかないのでそのまま付けたらこんな状態になってしまいます。

ビットがめり込んでます(笑)

そこで先日なんとなく購入したこちらを使用。

スポンサーリンク

じゃーん、こちらは精密機器用のドライバーセットです。携帯とかの分解もできるキット付きです。これをなんとか組み合わせてインパクトドライバーへセット。

スポンサーリンク

アタッチメントがあったので違う径のビットでも入りました。でもなんだか細長くなってしまいましたが。

タイヤの外し方はマイナスドライバーが入りそうな穴がありますのでそこをコジるとタイヤがスポッと抜けます。タイヤの裏にネジが隠れています。はめるときはマークがついていますので合わせて戻します。

12本のネジを外したらパカッと開きます。静音シートは置いてあるだけなので取りましょう。元に戻すときの為にところどころ写真を撮っておきます。

静音シートの下にはメインのメカがあります。この辺も写真を撮っておくと後で迷うことがありませんので面倒ですが写真をパシャリ。

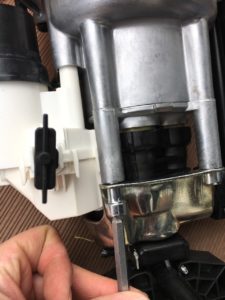

この少し大きな六角のネジを4本外していきます。

このネジを回すのがちょっと大変、工具がいろいろなところにぶつかって回しにくいです。。

しかしこれも六角レンチのビットがあれば電動工具でやれますので持っている方は簡単でしょう。

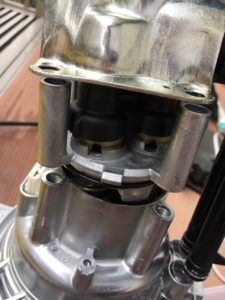

4本外した状態です。この状態より本体をさらに切り離すと戻すのが大変になりますのでやめておきましょう。

安定性が悪かったので上下逆にしてます。逆さにしても特に問題はなさそうです。

今回の症状はガンのトリガーを引くと電源が入りますがトリガーを戻しても電源が落とせなくなってしまう故障なのでまずは電源ユニットから故障原因を探します。

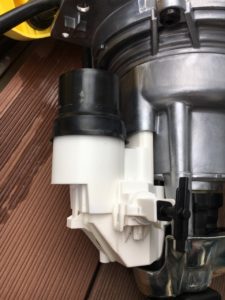

▼これがたぶん電源ユニットです。アナログのスイッチと水圧で動くスイッチがきっとあの白いボックスの中にあるのでしょう。どんな仕組みなのか楽しみです。

しかし電源ユニットにアクセスするためにはこの辺まで外さないとたどり着けません。なかかな大掛かりな分解になりそうです。

4本の六角ナットを外したら電源ユニットが外れました。六角ナットを外すとバネの力でぼよぼーんと全体が浮き上がりますので注意してください。

あと本体にアーズがねじ止めされてますのでそちらも外しましょう。

ケルヒャー高圧洗浄機の電源ユニット

電源ユニットは爪で引っかかってるだけなので簡単に開けられそうです。。。と思いましたが実は大変でした。

2人でやれば簡単ですが1人だと手が足りません(汗)

同時に全ての爪を外さないと一つ外してもう一つに行こうとするとさっき外した爪がまた戻っちゃうんです。

なので足も使ってマイナスドライバーを差し込んだりいろいろしながらやっと外せました。

手が足りなかったので写真はもちろん撮れてません。

ユニットを開けたことで電源の仕組みはわかりました。

アナログのスイッチがオンになっていても水圧で動くスイッチが動けば強制的にオフになる仕組みです。

アナログスイッチは壊れていませんでしたので水圧で動く機構がどうやら怪しいです。

これが水圧で動くスイッチユニットです。こちらは力ずくですべて外れます。この時はこの白い棒がスイッチ押す役割を果たしているとは知りませんでしたので他の部品を分解してしまいました。

これは開ける必要がありません、Tottoは開けてしまい危うく部品を紛失してしまうところでした。

水圧で動く弁をバネの力で戻すような仕組みです、なので開けるとバネと弁が飛び出します。

バネと弁がどこかに飛び散った瞬間『ケルヒャー終わった。。』と思いましたが奇跡的に部品は全部なくなりませんでした(汗)

意外と簡単な仕組みだったので問題なく元に戻せました。。。

このノズルは引っ張れば取れます。

これが水圧で動くスイッチを押す棒です。

今回はこの棒が押し込んだままの状態で固着しておりました。なのでスイッチが入ったままの状態になってしまったのです。頻繁に動く部品でグリスも塗ってありましたが少し動きが悪くなっていたみたいです。今回はグリスアップして動くことを確認して元に戻しました。こんな感じで指で押すと動きます。

この棒が水圧があるときは(ガンのトリガーを引いていない状態)飛び出してスイッチをオフにして水圧が抜けると(ガンのトリガーを引いた状態)棒が引っ込んでスイッチがオンになります。

メインのスイッチをオフにすると板が引っ込みます。

メインのスイッチをオンにすると板が出てきます。そしてさっきの水圧で動くスイッチがこの板を押し上げたり元に戻したりして強制的にスイッチをオン、オフ切り替えます。単純な構造なのですが考えた人は素晴らしいですね。

元に戻すときに六角のネジがバネで押されるので結構大変でした。

その大変なネジを取り付けて後はカバーをはめるだけとなったときに変なパッキン発見。。

ガーン!!これのパッキンです。。。せっかくほとんど元に戻せたのにまた分解して取り付けなくてはなりません。。

さあ終わったと思ったら。。。なんだか変だぞ?

ガーン。。。これをつけ忘れた、また6角のネジを4本外します。

さあ終わった。。。なんだこれ?

ガーン。。。ここの青い部品だ、また外します。。。

全部組上げてカバーをつけてやっと終わりかと思ったら。。

なんだこれ?ガーン。。。静音シートとメカを支えるステーが残ってた。。。

その後なんとか元の状態に戻せました。は~疲れた。。。

ケルヒャー高圧洗浄機 試運転

さあ外で試運転してみましょう。

大成功!!!

ちゃんとガンのトリガーでスイッチがオン、オフできるようになりました♪

ケルヒャー高圧洗浄機の暴走 まとめ

今回は簡単な修理で直りました。しかし普通の使い方での故障ですしグリスアップのみで直るのならみなさんにも起こる現象だと思います。

もしスイッチが切れなくなったらご自身で簡単に直せますのでご興味ある方は試してみてはいかがでしょうか。

簡単な構造なので部品が折れたりしない限りは壊れなそうなので定期的なメンテナンスをして長く使いたいと思います。

※でも何かあっても自己責任でお願いします。

【製作時間わずか3時間】誰でも簡単に作れる!!テレビボードにDIYで棚を作りました!!

2019.07.03

感動の最終回、イメージだけで始めたDIYキッチンリフォーム!!キッチン快適化計画ー完成編ー

2018.12.07
スポンサーリンク

▼またまた壊れたケルヒャー高圧洗浄機

【ケルヒャー高圧洗浄機】電源が入らない、切れないときの対処法!!

2019.09.25

芝奴隷シリーズ 3月の芝生 春の目覚めを気持ちよく迎えていただくためには?

2020.03.23

幼児の知育に役立つ『ジグソーパズル』秘めたる【5つの効果】

2020.03.18

アマゾンレビュアーランキングー2020年3月18日現在ーまたまた大量削除!!でももう慣れました

2020.03.18

お掃除マル秘テクニック!!車の洗車用ブリスTYPE RSはお家の中でも活躍します。

2020.03.16

洗面所の掃除のコツ!落ちない汚れはこうやればピカピカになります

2020.03.13

スポンサーリンク


2 件のコメント

  • 大変参考になり、お蔭様で家のケルヒャー(同機種)も無事直りました!
    家の場合は、トリガーONにすると高圧水がON⇔OFFを繰り返す状態でしたw
    ばらした所、白い棒がベース部?(丸い部分)の境で折れていました。
    この部分をボンディック(紫外線硬化するプラスチック)で補修し無事復活となりました。
    保障が切れていたので修理に出すと1万+部品代掛かる所が2千円で直って良かったです。
    有難うございましたm(..)m

    • ひろ★3さん
      コメントありがとうございます。
      ケルヒャーの記事の閲覧数がこの年末急に増えてますので皆さん大掃除で使おうとしたら故障したって感じですかね。
      しかしこの高圧洗浄機はとても便利でいろいろなところで使っておりますがある程度の使用年数が経過するとほぼ同じ箇所が故障するみたいです。保証期間中、壊れなければいいやという作りなのでしょうか。
      簡単な補修で直りますからみなさん諦めないで直して長く使っていただきたいですよね。プラスチックパーツの補修、参考にさせて頂きます。
