プラレールってもっと早くならないかな?
壊したら困るし、改造なんてできるの?

どーもトットです。

小さい男の子ってだいたい電車を好きになりますよね、そしてプラレールも好きになりますよね。

そしてそんなお子様と一緒に遊んでいるお父さんも昔を思い出してプラレールにハマる人が多いそうです(笑)

トットもそのひとりです♪

プラレールの車両のなんとも言えないフォルムがとても気に入っています(笑)

しかし純正モーターを搭載したプラレールは2段階のスピード切り替えは搭載されておりますがスピードに物足りなさを感じてしまいます。。。

今回、誰でもできる簡単な改造でスピードアップする方法をご紹介いたします!

モーター交換!

以前、旧メカの車両をモーター交換して速くトルクフルな車両に変身させました。

プラレール修理ついでに改造、早いぞ登るぞ TORQUE-TUNED2MOTOR

2020年3月2日

そんな車両をわが子がみて

わが子
ドクターイエローも速くしてよぉ

わかりましたやりましょう!

923ドクターイエローは新メカ搭載車両です。

新メカのモーター交換はとっても簡単です♪

※ちなみに改造は自己責任で。。

車両紹介

今回の車両は?

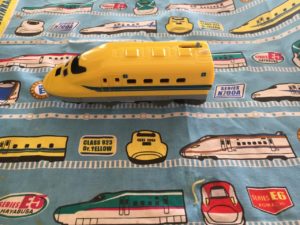

今回の分解車両の子供に大人気『923ドクターイエロー』です。

created by Rinker
タカラトミー(TAKARA TOMY)
¥1,673 (2024/03/19 09:45:06時点 Amazon調べ-詳細)

ライトが光るからかっこいい!

created by Rinker
タカラトミー(TAKARA TOMY)
¥1,188 (2024/03/19 09:45:07時点 Amazon調べ-詳細)
後尾車両をテコロジ―に変えるとライトが赤く光りさらにかっこよく走ります♪

作業開始

用意する物

用意する物

・プラスドライバー(刃先は小さいサイズ)

・精密ドライバーセット

・モーター(今回はHYPER-DASH3)

・グリス(シリコングリースメント)

・ピンセット(器用な人は素手でも大丈夫)

created by Rinker
ベッセル(VESSEL)
¥1,018 (2024/03/19 13:29:35時点 Amazon調べ-詳細)
こちらのドライバーは先端の強度もしっかりしてますのでネジを壊しにくいのでオススメです。もちろん最強はKTCだと思いますが。
精密ドライバーは100均などでも購入できますが先端の強度が低いのでネジをなめてしまう事がありますのでオススメしません。
created by Rinker
エンジニア(ENGINEER)
¥1,782 (2024/03/19 09:45:08時点 Amazon調べ-詳細)
ピンセットは安い商品は簡単に先端が曲がったりしますので少々高くても良い物を購入しましょう。
万能グリース、若干値段は高いですがこれ1本あればいろいろなところで使用できますのでオススメです

分解作業

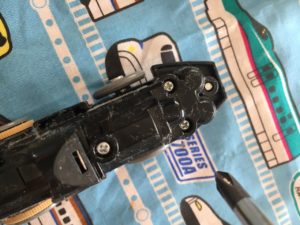

↑丸印のネジを緩める

カバーを外したところ

↑埃がすごい、この埃も若干の抵抗になりますからこの際きれいに取り除きましょう

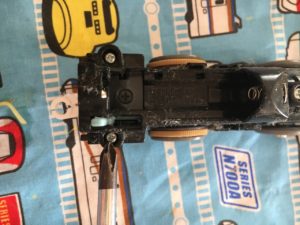

↑丸印のネジを全部外します

↑前のカバーが外れます

↑後ろのカバーも外れます

↑カバーがはずれたらこのネジが見えますのでこれも外します。

↑ネジをはずしたらカバーは爪で引っかかっているだけですので爪を浮かせて外します。するとカバーに隠れていたネジが1本出てきますのでこちらも外します。そうするとマイナス側の電極とライト用のLEDユニットがカバーごと外れます。

LEDユニット

↑このLEDユニットは今度少しいじって爆光ライトに変更したいと思います。デフォルトでは黄色く地味に光ります。



カバーを外した状態のギアは乗っかているだけですので激しく動かすと全部外れます、そんなに複雑なギアではないので大丈夫ですがひっくり返すと全部バラバラになってしまいますので気を付けてください。一度バラバラにしてしまい戻すのに手間取ったことがあるトットです(汗)

ノーマルモーターが現れました。

↑ギアーはこの順番で取り付けると良さそうです。

モーター紹介

HYPER-DASH3

  • 適正電圧 2.4~3.0V
  • 推奨負荷トルク 1.4~1.9mN・m
  • 回転数 17200~21200r/min
  • 消費電流 1.6~3.0A

優れた加速性能と安定した回転によりテクニカルなコースをはじめ、あらゆるコースで高い性能を発揮します

以前ウルトラダッシュモーターをE6こまちに取り付けましたら早すぎてカーブを曲がり切れなくなってしまいましたのでこの辺のモーターで十分です。

一台くらいアホみたいに早い車両があってもいいかもしれません(笑)

組付け作業

モーター交換

↑モーターを外すには写真のようにマイナスでこじれば外れます

まずはノーマルモーターに付いているピニオンギアを外して交換するモーターに取り付けます。こちらはもしギアがすり減っているようでしたら新しい物に交換したほうがいいです。

新モーターセット

↑電極を少し持ち上げてカバーとの接点を作ります。ピニオンギアのクリアランスは純正モーターと同じくらいにしないと上手く動かなくなってしまいます。

↑電極見えます?少し上に広げてあります。

ギアー組み込み

↑ギアーも少し汚れていましたから綿棒で掃除

↑グリスはこちら

↑楊枝の先に付けてチョンチョン

↑ギヤーを付ける順番

新品のギヤに交換の際はグリスは必ず塗りましょう

このグリスは少し高価ですが万能ですので1つあればいろいろなところで使えます。

モーター交換のメリットとデメリット

今回モーター交換しましたがしようしてのメリットとデメリットまとめました

メリット

・スピードが目に見えて速くなる

・連結を大量にしてもグイグイ進む

・子供が大喜び(笑)

デメリット

・電池の減りが早い

・走行音がうるさい

・他の車両にすぐに追いついて追突してしまう(笑)

早くなる分電池の減りは早くなるし走行音(ギヤーの音)がうるさくなるのは仕方ないですね。

スピードが速くなるのでノーマル車両を同時に走らせているとすぐに追いついてぶつかってしまいます(笑)

まとめ

新メカははんだ付けを溶かして外す手間もありませんので交換作業はとても簡単です。

適正電圧ではないのでモーターのポテンシャルは最大に引き出せませんがかなりスピードは速くなります。

トルク系のモーターは大量連結もぐいぐい引っ張ります。簡単チューンですのでみなさまもお試しあれ。。

※何度も言いますが改造はくれぐれも自己責任で。。
