どーもTottoです。

先日の出来事です。

わが子が泣いている。。。

わが子
え~ん、Totto~プラレールが走らなくなっちゃったよ~(泣)

どうやらプラレール東武スペーシアが上り坂を上らなくなってしまったみたいです。

『ガーガーガー。。。』なにやらギヤーが滑っている感じだ。

泣いているわが子の為に分解して原因を探してみましょう。

それではプラレース修理シリーズ『泣いているわが子を救え!!』どうぞ!!!

プラレール修理シリーズ 『それでは分解してみます!!』

カバーを外す

旧メカなので本体のカバーは指で挟めば外れます。プラレールもいろいろ改良されていて新メカの車両はプラスのネジを外さないと電池交換できません。面倒ですが子供のハードな遊び方でもカバーが外れないから良いのかもしれません。


スポンサーリンク

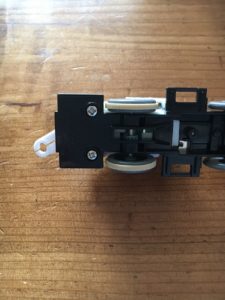

動力部分をはずす

底に2つのビスがありますから外しましょう。

ビスをはずしたらあとは爪で引っかかってるだけですので簡単に外れます。

動力部分の分解

以前分解しているのでもう付いておりませんが本来は上にカバーが接着してありますのでそれをはがします。はがすとモーター端子にはんだ付けしてあるのが見えてきます。このはんだも溶かして外します。

横にあるプラスのネジを外します。

あとは2カ所爪で引っかかってるだけなのでパカッと外れますが慎重にやらないとギヤーとスプリングが飛んでいきます。

わからなくなった時の為に途中で写真を撮りながら分解しようね

原因究明

分解ついでに今回はモーターも変更します。わが子は大量に連結して走らせますので高トルクのモーターに変更です。トルクチューン2モーター。


スポンサーリンク


いろいろ手で動かしてみたところモーターのピニオンギアと車軸のギアが隙間が空いて滑っていたようです。

このギヤを少し下げてモーターについてるピニオンギアとのクリアランスを減らします。

ギアの位置を2mmくらい下げました。

かなりがっちり噛んでます。

わが子
Totto~、バラバラにしちゃたけど直る?

バラバラになっても写真を撮っておけば大丈夫ですし写真がなくてもそんなに複雑な構造ではないのでギヤ―をなんとなく組み込めばハマるところがありますのできっと直せますのでご安心ください。

プラレール修理シリーズ『組み立てていきます!!』

分解の逆の手順で組み立てていくのですがあらかじめ新モーターの端子は少し持ち上げておいてください。そうしないとはんだ付けする端子に届きませんので。

組み立てるときのギヤの位置はパズルのようにいろいろはめてみると構造が理解できて面白いと思います。

組み立てましたらカバーの爪をひっかけて端子をはんだ付けしてください。

このカバーの締りが悪いとギヤ―の滑りにつながります。Tottoはもうこの車両は分解したくないしもうしないので爪をはんだで溶かして圧着してしまいました。

テスト走行の結果は?

見事に滑りは解消してぐんぐん登っていきます、モーターも交換しておりますので車両を大連結しても力強く引っ張って走ります。

わが子
Tottoすごーい!前よりも早くなってるね♪
スポンサーリンク
子供の可能性を最大限に引き出す!!

プラレール修理 まとめ

やはりモーターのピニオンギヤ―のクリアランスを減らしたことでギヤ―の滑りはなくなりました。モーターも変更しておりますので上り坂をぐいぐい力強く登るようになりました。スピードもそこそこ速くなりなかなかオススメなモーターかと思います。

旧メカはやや改造が面倒なのでもうやりたくありません。今後はほかの新メカ搭載の車両のモーターをいろいろな種類を試してみたいと思います。

最近セット販売のドクターイエローが高速仕様になっておりますがモーターを変更しているのかギヤ比の変更なのか分解して見てみたいです。
